用ASTM D256和ISO 180测试材料的抗冲击性能

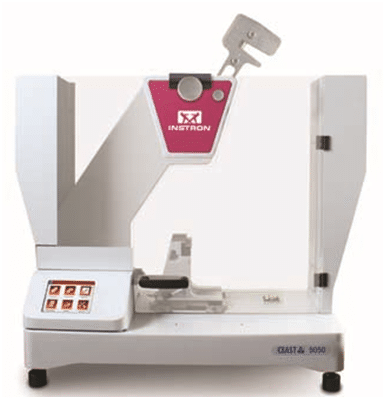

抗冲击是材料工程师或设计师要考虑的最重要的性能之一。材料物理特性的最常见的试验之一是ASTM D 256标准试验方法规定的缺口izod冲击试验。在欧洲，使用ISO 180方法，结果仅基于缺口的横截面面积(J/m2)．ASTM D256标准试样的尺寸为63.5 × 12.7 × 3.2 mm (2.5 × 0.5 × 0.125英寸)。最常见的试样厚度为3.2 mm (0.125 in)，但宽度可在3.0至12.7 mm (0.118 in和0.500 in)之间变化。
结果
- Izod测试的结果是以缺口处每单位试样厚度(如ft-lb/in或J/m)的能量损失来报告的。在欧洲，使用ISO 180方法，结果报告仅基于切口的横截面面积(J/m²)。结果数值越高，材料越坚韧。
- 特定商品级聚合物的抗冲击性是由基础树脂加上制造商或复合剂可能添加的任何冲击改性剂和增强剂的存在所决定的。
- 除温度外的环境因素也对抗冲击能力有影响。例如，由于吸收水分的塑化效应，尼龙在与大气水分平衡的条件状态下通常比在干燥的模制状态下具有更高的冲击强度。
